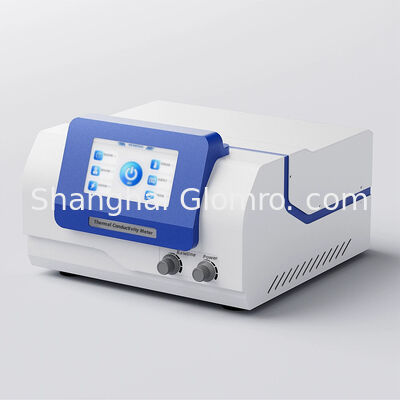

Phương pháp nguồn nhiệt mặt phẳng thoáng qua Máy đo dẫn nhiệt

Chuyển quaPlàn đườngHănScủa chúng tôiMethodThermalConductivityMether

Khởi mở công cụ

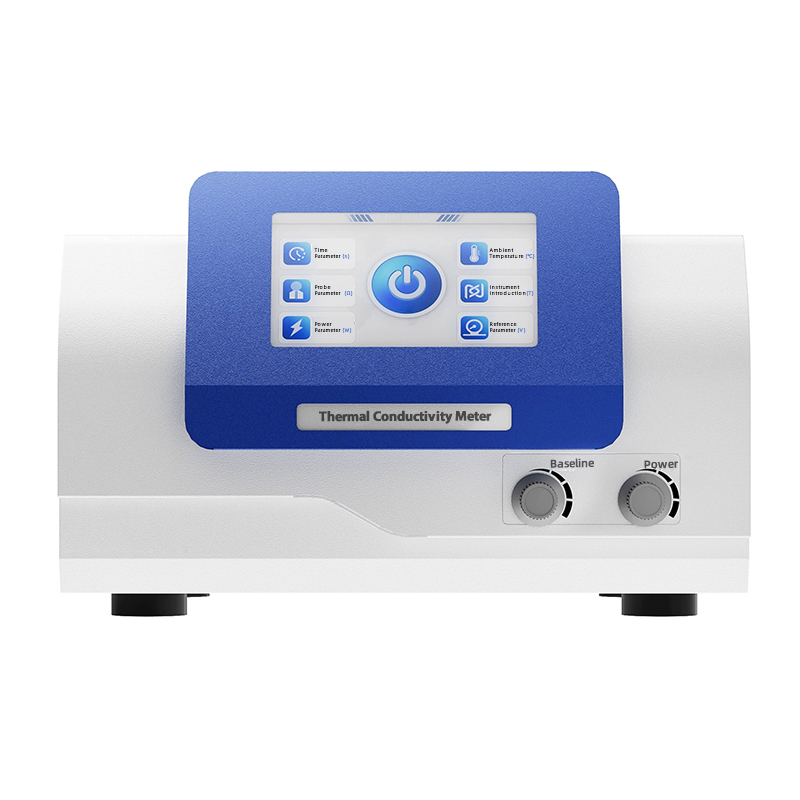

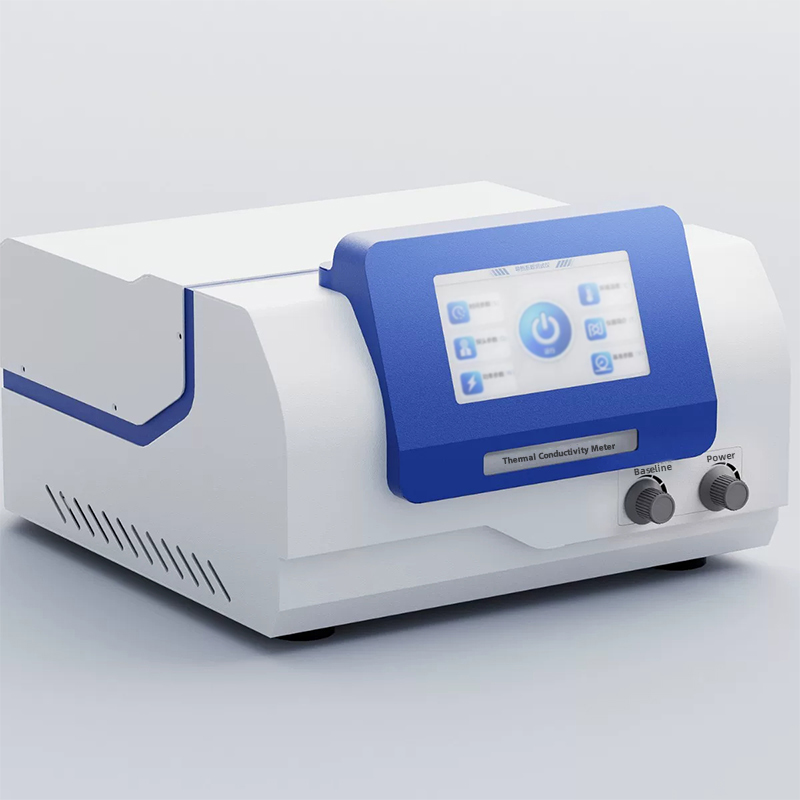

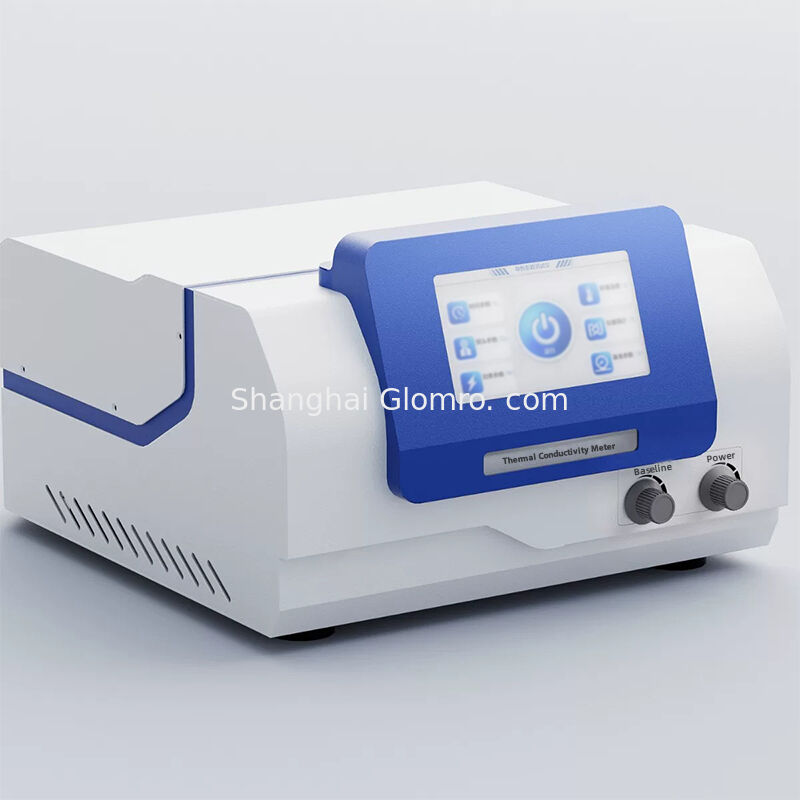

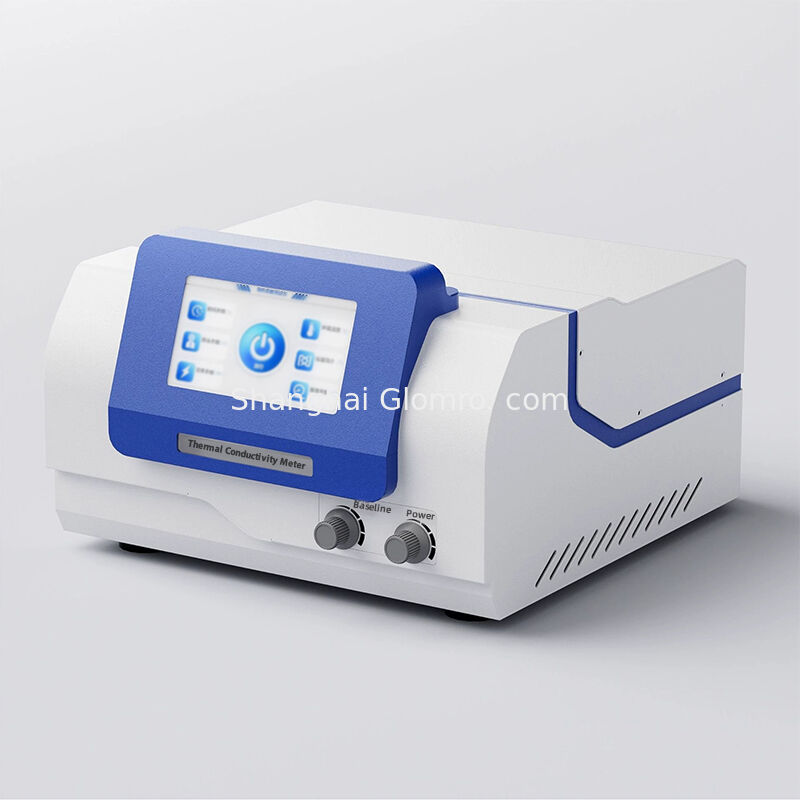

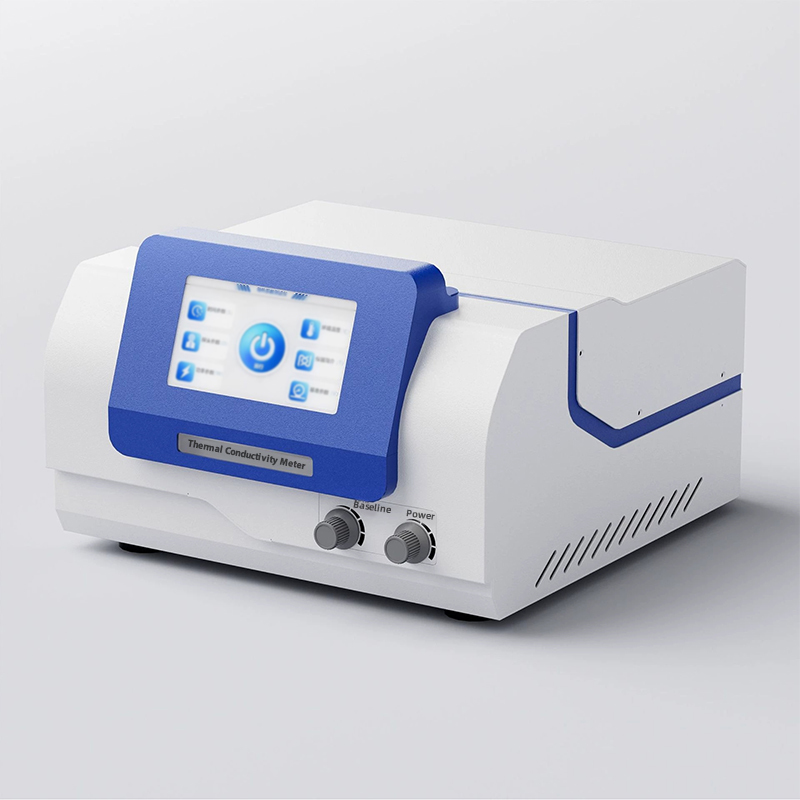

BXT-DR-S là một máy kiểm tra dẫn nhiệt được phát triển bằng cách sử dụng công nghệ nguồn nhiệt phẳng thoáng qua (TPS), có thể được sử dụng để kiểm tra hiệu suất dẫn nhiệt của các loại vật liệu khác nhau.Phương pháp nguồn nhiệt phẳng thoáng qua là loại mới nhất của
phương pháp để nghiên cứu hiệu suất dẫn nhiệt, đã đưa các kỹ thuật đo lường lên một mức độ hoàn toàn mới.Khả năng đo nhanh chóng và chính xác tính dẫn nhiệt khi nghiên cứu vật liệu cung cấp sự tiện lợi lớn cho giám sát chất lượng doanh nghiệp, sản xuất vật liệu, và nghiên cứu trong phòng thí nghiệm.

Nguyên tắc hoạt động

Công nghệ nguồn nhiệt phẳng thoáng qua (TPS) là một phương pháp mới để đo độ dẫn nhiệt.Nguyên tắc xác định các tính chất nhiệt của vật liệu dựa trên phản ứng nhiệt độ thoáng qua được tạo ra bởi một nguồn nhiệt hình đĩa với quá trình sưởi ấm trong một môi trường vô hạnSử dụng vật liệu chống nhiệt để tạo ra một đầu dò phẳng phục vụ như một nguồn nhiệt và một cảm biến nhiệt độ.Tỷ lệ kháng nhiệt của hợp kim liên quan tuyến tính đến nhiệt độ và kháng, có nghĩa là bằng cách hiểu sự thay đổi trong kháng cự, sự mất nhiệt có thể được xác định, do đó phản ánh tính dẫn nhiệt của s

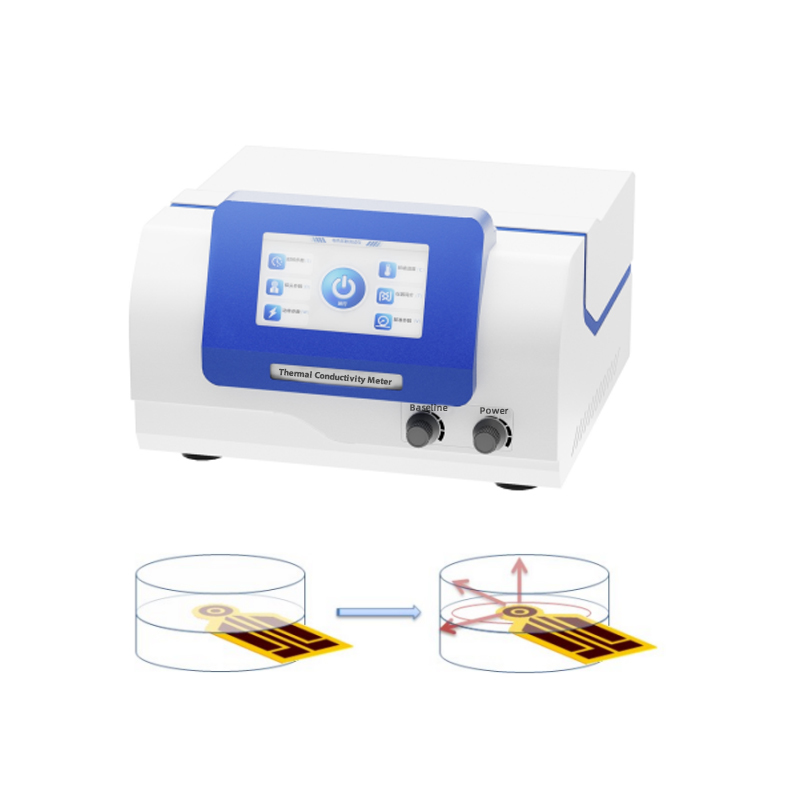

Các đầu dò của phương pháp này là một cấu trúc xoắn ốc kép liên tục phim mỏng hình thành bằng cách khắc hợp kim dẫn điện,với lớp bảo vệ cách nhiệt hai lớp trên lớp ngoài và độ dày rất mỏngTrong quá trình thử nghiệm, đầu dò được đặt ở giữa mẫu để thử nghiệm.Khi dòng chảy đi qua đầu dò, một sự gia tăng nhiệt độ nhất định được tạo ra, và nhiệt được tạo ra đồng thời khuếch tán đến các mẫu ở cả hai bên của đầu dò.Tốc độ khuếch tán nhiệt phụ thuộc vào đặc điểm dẫn nhiệt của vật liệuBằng cách ghi lại nhiệt độ và thời gian phản ứng của đầu dò, độ dẫn nhiệt có thể được lấy trực tiếp từ mô hình toán học.

Đối tượng thử nghiệm

Kim loại, gốm sứ, hợp kim, quặng, polymer, vật liệu tổng hợp, giấy, vải, nhựa bọt (những vật liệu cách nhiệt và tấm có bề mặt phẳng), len khoáng sản, xi măng
tất cả, tấm composite tăng cường thủy tinh CRC, tấm polystyrene xi măng, bê tông sandwich, tấm composite tấm thép tăng cường thủy tinh, tấm mủ mật giấy, chất hợp chất, chất lỏng, bột,Chất rắn hạt và bột, vv, có một loạt các đối tượng thử nghiệm.

Đặc điểm chính

u Tiêu chuẩn tham chiếu cho các dụng cụ máy toàn bộ: ISO 22007-2;

u Phạm vi thử nghiệm rộng, hiệu suất thử nghiệm ổn định và nó ở mức hàng đầu trong số các dụng cụ tương tự ở Trung Quốc;

u đo trực tiếp, với thời gian thử nghiệm khoảng 5-160 giây có thể được thiết lập, có thể đo nhanh chóng và chính xác độ dẫn nhiệt, tiết kiệm rất nhiều thời gian;

u Nó sẽ không bị ảnh hưởng bởi sức đề kháng nhiệt tiếp xúc như phương pháp tĩnh;

u Không cần chuẩn bị mẫu đặc biệt và không có yêu cầu cụ thể về hình dạng mẫu.Các khối rắn chỉ cần một bề mặt mẫu tương đối mịn và chiều dài và chiều rộng ít nhất gấp đôi đường kính của đầu dò;

u Thực hiện thử nghiệm không phá hủy trên các mẫu có nghĩa là chúng có thể được sử dụng lại;

u Máy thăm dò sử dụng cấu trúc xoắn ốc kép để thiết kế, kết hợp với mô hình toán học chuyên dụng và sử dụng các thuật toán cốt lõi để phân tích và tính toán dữ liệu được thu thập trên máy thăm dò;

u Thiết kế cấu trúc của bảng mẫu thông minh, dễ vận hành, phù hợp để đặt các mẫu có độ dày khác nhau và đơn giản và đẹp cùng một lúc;

u Việc thu thập dữ liệu trên tàu thăm dò sử dụng chip thu thập dữ liệu nhập khẩu
s, có độ phân giải cao và có thể làm cho kết quả thử nghiệm chính xác và đáng tin cậy hơn;

u Hệ thống điều khiển của máy chủ sử dụng vi xử lý ARM, có tốc độ xử lý nhanh hơn so với vi xử lý truyền thống, cải thiện khả năng phân tích và xử lý của hệ thống,và kết quả tính toán chính xác hơn;

u Thiết bị có thể được sử dụng để xác định tính chất nhiệt như các chất rắn khối, chất rắn dán, chất rắn hạt, chất hợp thể, chất lỏng, bột, lớp phủ, phim, vật liệu cách nhiệt, v.v.;

u Giao diện người máy thông minh, màn hình LCD màu, điều khiển màn hình cảm ứng, hoạt động dễ dàng và đơn giản;

u Khả năng xử lý dữ liệu mạnh mẽ.

Các thông số kỹ thuật

So với các phương pháp khác, nó nhanh hơn
, đơn giản hơn, và nhiều hơn ctoàn diện
