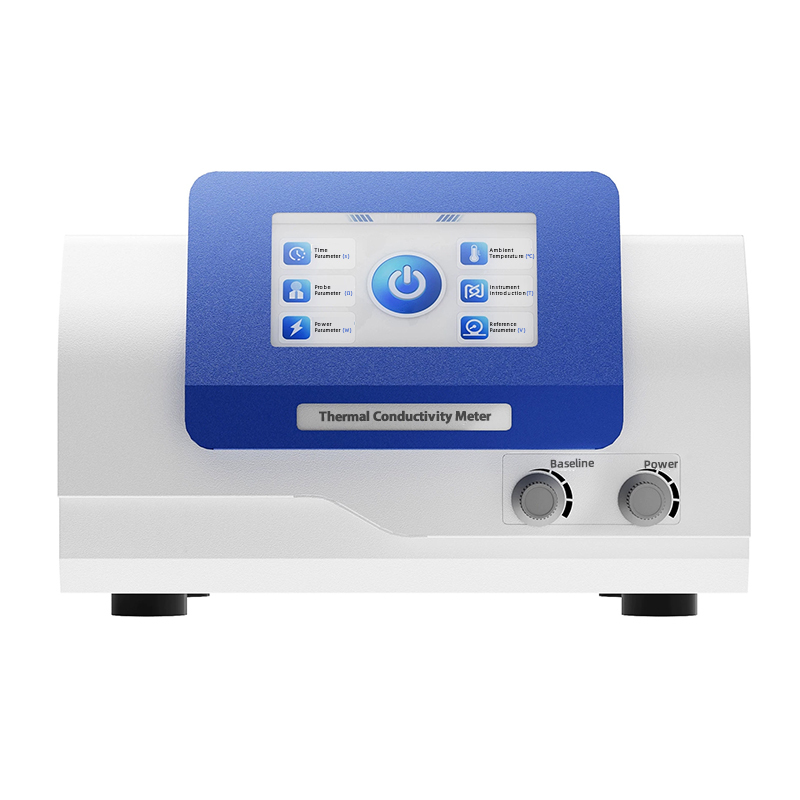

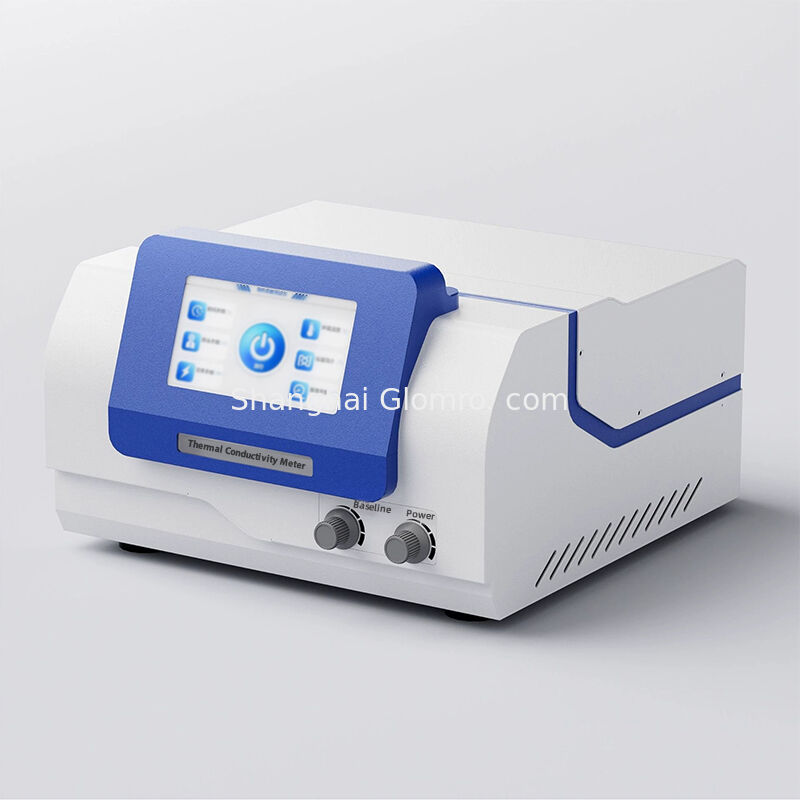

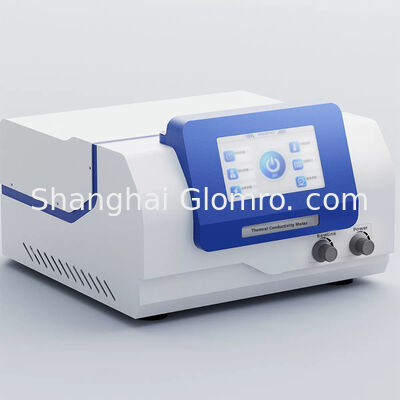

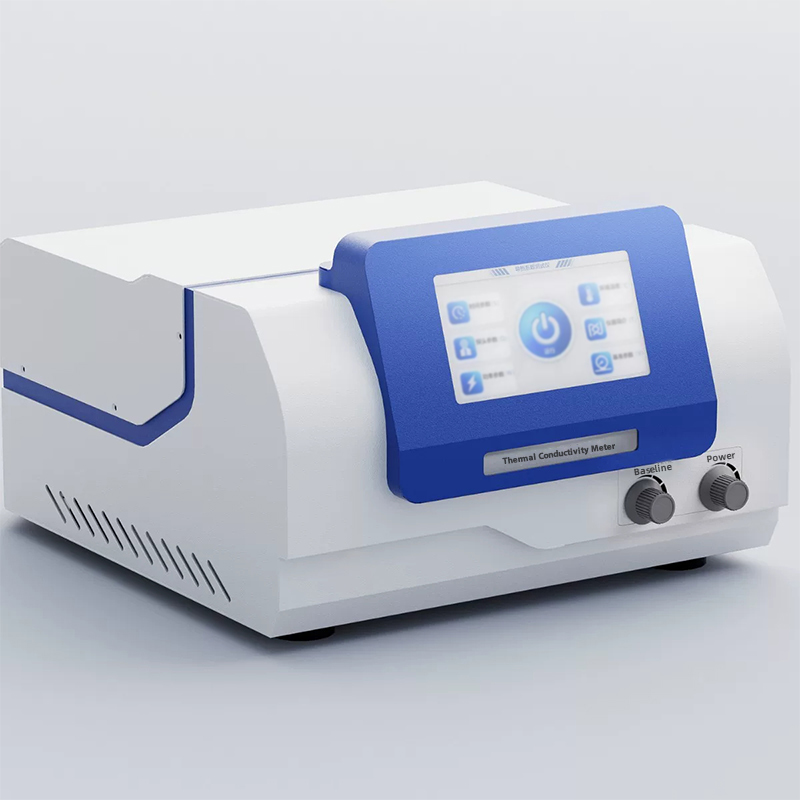

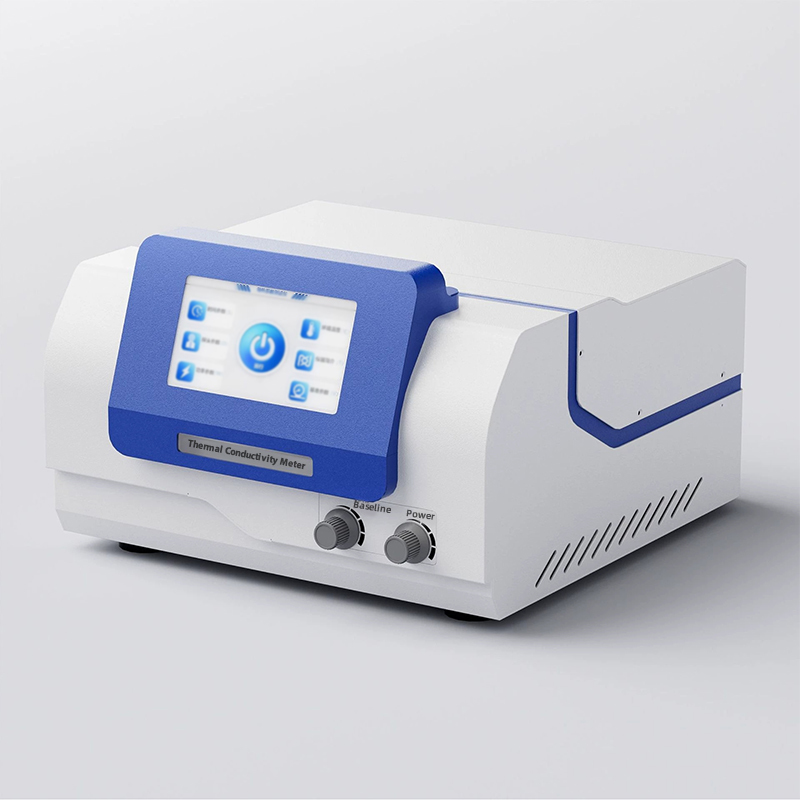

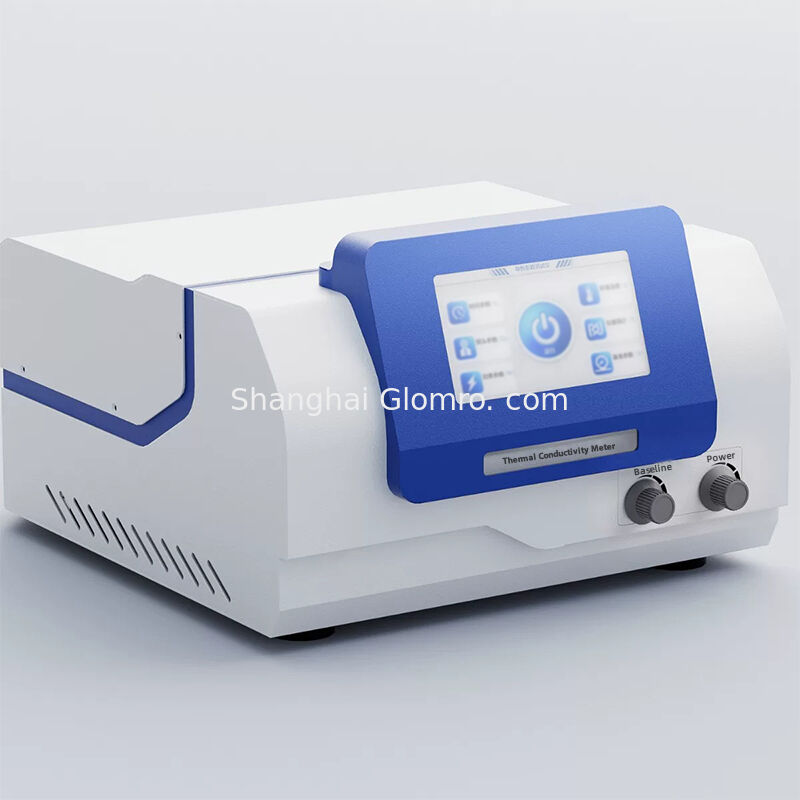

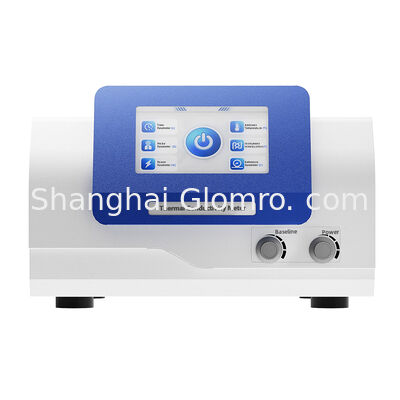

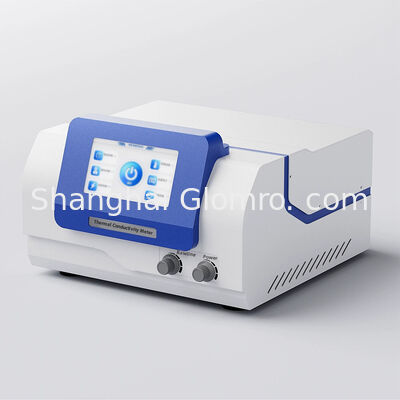

TPS Transient Plane Source Thermal Conductivity Analyzer cho vật liệu tổng hợp kim loại gốm

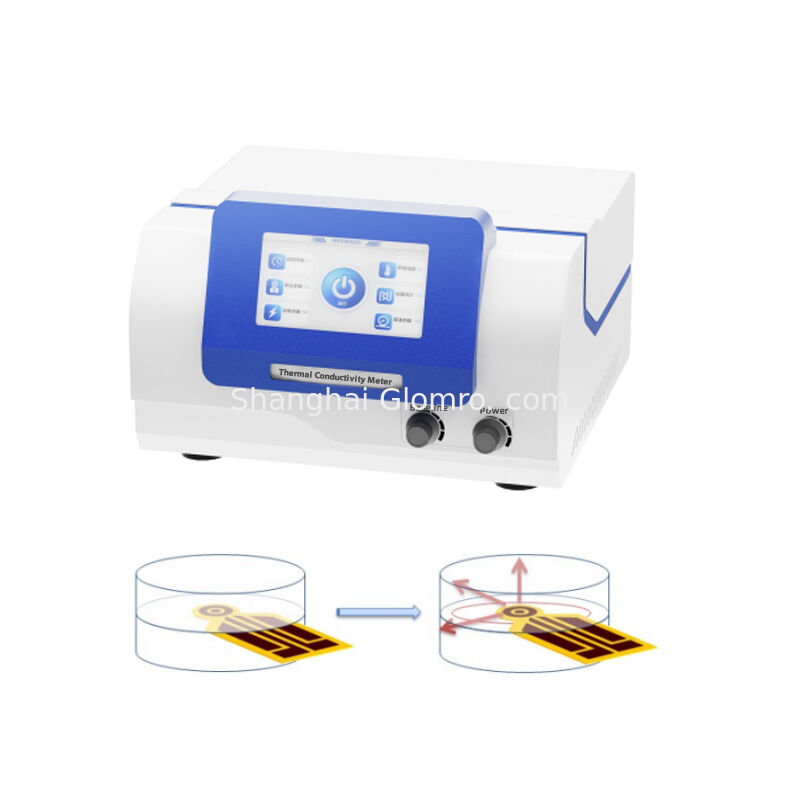

Tạm thời Nguồn nhiệt phương pháp Độ dẫn nhiệt Máy đo Giới thiệu thiết bị BXT-DR-S là máy đo độ dẫn nhiệt được phát triển bằng công nghệ nguồn nhiệt phẳng tạm thời (TPS), có thể dùng để kiểm tra hiệu suất dẫn nhiệt của nhiều loại vật liệu. Phương pháp nguồn nhiệt phẳng tạm thời là loại phương pháp mới nhất để nghiên cứu hiệu suất dẫn nhiệt, đã đưa kỹ thuật đo lường lên một tầm cao mới. Khả năng đo độ dẫn nhiệt nhanh chóng và chính xác khi nghiên cứu vật liệu mang lại sự tiện lợi lớn cho việc giám sát chất lượng doanh nghiệp, sản xuất vật liệu và nghiên cứu trong phòng thí nghiệm. Thiết bị dễ vận hành, phương pháp đơn giản và dễ hiểu, và sẽ không gây hư hại cho mẫu thử. Công nghệ nguồn nhiệt phẳng tạm thời (TPS) là một phương pháp mới để đo độ dẫn nhiệt. Nguyên lý xác định các đặc tính nhiệt của vật liệu dựa trên phản ứng nhiệt độ tạm thời được tạo ra bởi nguồn nhiệt hình đĩa với gia nhiệt bước trong môi trường vô hạn. Sử dụng vật liệu cách nhiệt để tạo ra một đầu dò phẳng đóng vai trò vừa là nguồn nhiệt vừa là cảm biến nhiệt độ. Hệ số kháng nhiệt của hợp kim có mối quan hệ tuyến tính với nhiệt độ và điện trở, nghĩa là bằng cách hiểu sự thay đổi điện trở, có thể xác định tổn thất nhiệt, từ đó phản ánh độ dẫn nhiệt của mẫu. Đầu dò của phương pháp này là một màng mỏng cấu trúc xoắn kép liên tục được tạo ra bằng cách khắc hợp kim dẫn điện, với lớp bảo vệ cách điện hai lớp ở lớp ngoài và độ dày rất mỏng, mang lại cho đầu dò một sức bền cơ học nhất định và duy trì cách điện với mẫu. Trong quá trình thử nghiệm, đầu dò được đặt ở giữa mẫu để thử nghiệm. Khi dòng điện chạy qua đầu dò, một sự gia tăng nhiệt độ nhất định được tạo ra, và nhiệt sinh ra đồng thời khuếch tán đến các mẫu ở hai bên đầu dò. Tốc độ khuếch tán nhiệt phụ thuộc vào đặc tính dẫn nhiệt của vật liệu. Bằng cách ghi lại nhiệt độ và thời gian phản ứng của đầu dò, độ dẫn nhiệt có thể thu được trực tiếp từ mô hình toán học. Đối tượng thử nghiệm Kim loại, gốm sứ, hợp kim, quặng, polyme, vật liệu composite, giấy, vải, nhựa xốp (vật liệu cách nhiệt và tấm có bề mặt phẳng), len khoáng, tường xi măng, tấm composite cốt thủy tinh CRC, tấm xi măng polystyrene, bê tông sandwich, tấm composite cốt thép thủy tinh, tấm tổ ong giấy, keo, chất lỏng, bột, chất rắn dạng hạt và dạng sệt, v.v., có phạm vi đối tượng thử nghiệm rộng. Tính năng chính u；

u

Phạm vi thử nghiệm rộng, hiệu suất thử nghiệm ổn định, và ở cấp độ dẫn đầu trong số các thiết bị tương tự tại Trung Quốc;
u

Đo trực tiếp, với thời gian thử nghiệm khoảng 5-160 giây có thể cài đặt, có thể đo độ dẫn nhiệt nhanh chóng và chính xác, tiết kiệm nhiều thời gian;

u
Sẽ không bị ảnh hưởng bởi điện trở tiếp xúc như phương pháp tĩnh;

u

Không yêu cầu chuẩn bị mẫu đặc biệt, và không có yêu cầu cụ thể về hình dạng mẫu. Khối rắn chỉ cần bề mặt mẫu tương đối nhẵn và chiều dài, chiều rộng ít nhất gấp đôi đường kính đầu dò;
u

Thực hiện kiểm tra không phá hủy mẫu có nghĩa là chúng có thể được tái sử dụng;

Độ chính xác  Đầu dò áp dụng cấu trúc xoắn kép để thiết kế, kết hợp với mô hình toán học chuyên dụng, và sử dụng các thuật toán cốt lõi để phân tích và tính toán dữ liệu thu thập được trên đầu dò;Độ tăng nhiệt độ mẫu

Độ chính xác  u

Độ chính xác  u

Độ chính xác  u

Độ chính xác  u

Độ chính xác  u

Độ chính xác  Thông số kỹ thuật

Độ chính xác  0.001-300W/(m*K)

Độ chính xác  của mẫu
-20 ℃ -320 ℃

Độ chính xác  Đường kính đầu dò

Độ chính xác  ；

Độ chính xác  đầu dò 30mm

Độ chính xác  ±3%

Sai số lặp lại

Thu được trực tiếp độ dẫn nhiệt
Phạm vi ứng dụng  Rắn, lỏng, bột, sệt, keo, hạt
